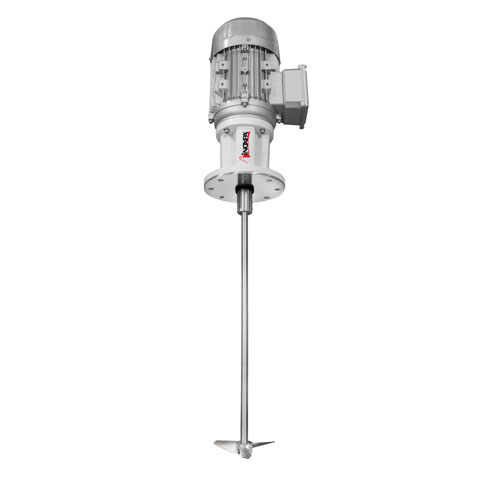

BCI Vertikalrührwerk

Bei der Baureihe BCI handelt es sich um Vertikalrührwerke mit Direktmotor. Sie können in Prozessen in Verbindung mit Mischen, Auflösung, Dispersion und Erhaltung in der Lebensmittel-, Chemie-, Kosmetik- und Pharmaindustrie eingesetzt werden, wenn eine starke Verrührung bei hoher Geschwindigkeit gefordert ist.

Diese Rührwerke kommen in kleinen Behältern mit einem Fassungsvermögen von bis zu 1500 Litern sowie allgemein bei Produkten mit geringer Viskosität zum Einsatz.

Funktionsprinzip

Die Rührwerke werden außermittig installiert, um die Rotation des Produkts zu verhindern. Sie können aber auch mittig in Verbindung mit Stromstörern vorgesehen werden.
Durch die Rotation des Propellers wird das Produkt auf den Behälterboden gedrückt, wodurch erreicht wird, dass dieser Produktfluss an den Behälterwänden nach oben bis an die Oberfläche des Fluids steigt. Diese Wirkung wird noch verstärkt, wenn der Behälter einen linsenkopfförmigen Boden besitzt.
Der Lineflux-Propeller verrührt den Inhalt des Behälters kräftig und fördert die gute Vermischung, während bei einer Turbine mit Zahnscheibe die Dispersion des Produkts gefördert wird.

Aufbau und Kenndaten

Vertikalrührwerk.
Dichtung mittels V-Ring und Dichtring.
Lagerträger.
Befestigung von Propeller an Welle und von Welle an Halbachse
mittels Inbusschrauben.
Motor IEC B14, 1500 U/Min, IP 55, Isolationsklasse F.
Max. Leistung 0,75 kW.

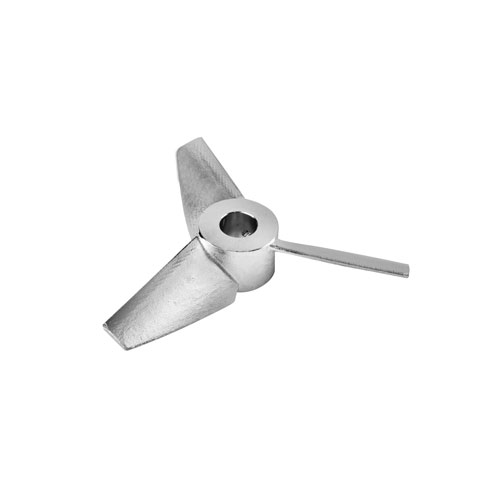

Lineflux-Propeller (Typ 18).

Materialien

Teile im Kontakt mit dem Produkt   AISI 316L
V-Ring und Dichtring   NBR
Lagerträger   Aluminium
Oberflächenbeschaffenheit   Ra ≤ 0,8 μm (außer Lineflux-Propeller)

Optionen

V-Ring und Dichtring aus FPM.

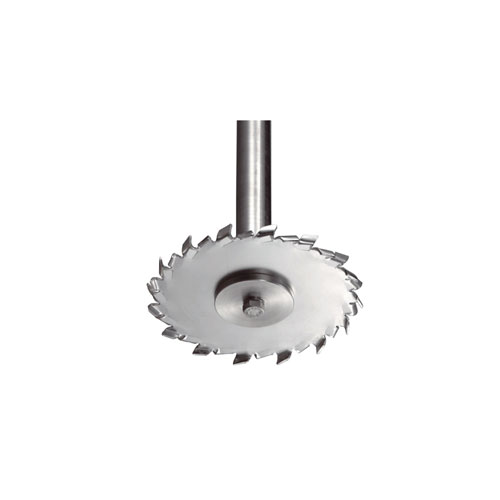

Turbine mit Zahnscheibe.
Verschweißter Propeller und
mit Oberflächenbeschaffenheit Ra ≤ 0,5 µm.
Motorabdeckung.
Motoren mit anderen Schutzarten.
Motoren mit 950 oder 750 U/Min.
Druckluftantrieb.
