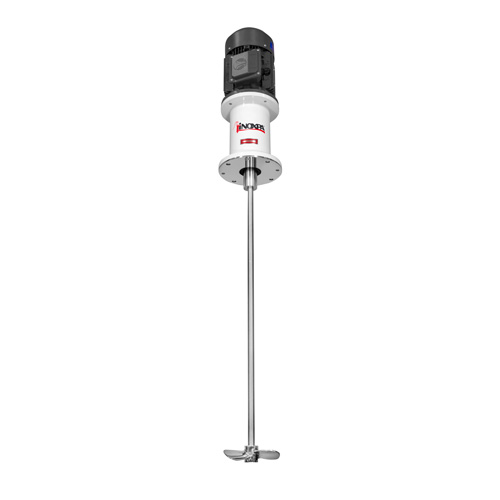

BMI Vertikalrührwerk

Bei der Baureihe BMI handelt es sich um Vertikalrührwerke mit Direktmotor. Sie können in Prozessen in Verbindung mit Mischen, Auflösung, Dispersion und Erhaltung in der Chemie-, Kosmetik- und Lebensmittelindustrie eingesetzt werden, bei denen eine starke Verrührung bei hoher Geschwindigkeit gefordert ist, mit der für den jeweiligen Anwendungsfall geeigneten Ausführung.
Diese Rührwerke kommen in Behältern mit einem Fassungsvermögen von bis zu 10.000 Litern sowie allgemein bei Produkten mit geringer Viskosität zum Einsatz.

Funktionsprinzip

Die Rührwerke werden außermittig installiert, um die Rotation des Produkts zu verhindern. Sie können aber auch mittig in Verbindung mit Stromstörern vorgesehen werden.

Durch die Rotation des Propellers wird das Produkt auf den Behälterboden gedrückt, wodurch erreicht wird, dass dieser Produktfluss an den Behälterwänden nach oben bis an die Oberfläche des Fluids steigt. Diese Wirkung wird noch verstärkt, wenn der Behälter einen linsenkopfförmigen Boden besitzt.

Aufbau und Kenndaten

Vertikalrührwerk.
Dichtung mittels Dichtungsring.
Lagerträger.
Befestigung von Propeller an Welle und Befestigung der Welle an der Halbachse des Rührkopfs mittels Inbusschrauben, oder Welle aus einem Stück im Falle von Turbinen mit Zahnscheibe.
Motor IEC B5, 4-polig, IP55, Isolationsklasse F.
Max. Leistung 5,5 kW.
Schiffspropeller (Typ 10).

Materialien

Teile im Kontakt mit dem Produkt AISI 316L
Dichtring NBR
Lagerträger Aluminium
Grundplatte AISI 316L
Oberflächenbeschaffenheit Ra ≤ 0,8 μm (außer Cowles)

Optionen

Verschiedene Dichtungsmöglichkeiten.
Dichtring aus FPM.
An Welle verschweißter Propeller und
mit Oberflächenbeschaffenheit Ra ≤ 0,5 μm.
Turbine mit Zahnscheibe (Cowles) aus AISI 316L.
Motorabdeckung.
Motoren und Schutzarten gemäß Anforderungen.
