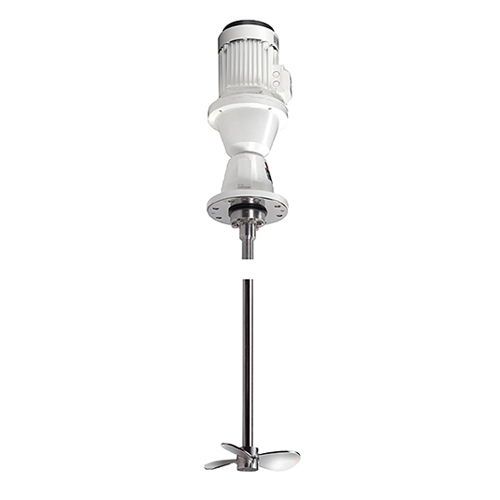

FMI Modulares Vertikalrührwerk

Bei der Baureihe FMI handelt es sich um Vertikalrührwerke mit Direktmotor. Sie können in Prozessen in Verbindung mit Mischen, Auflösung, Dispersion und Erhaltung in der Chemie-, Kosmetik- und Lebensmittelindustrie eingesetzt werden, bei denen eine starke Verrührung bei hoher Geschwindigkeit gefordert ist. Die am besten geeignete Ausführung für den jeweiligen Anwendungsfall wird ausgewählt.
Modulare Rührwerke FMI kommen in Behältern mit einem Fassungsvermögen von bis zu 20.000 Litern sowie allgemein bei Produkten mit geringer Viskosität zum Einsatz.

Funktionsprinzip

Die Rührwerke werden außermittig installiert, um die Rotation des Produkts zu verhindern. Sie können aber auch mittig in Verbindung mit Stromstörern vorgesehen werden.

Durch die Rotation des Propellers wird das Produkt auf den Behälterboden gedrückt, wodurch erreicht wird, dass dieser Produktfluss an den Behälterwänden nach oben bis an die Oberfläche des Fluids steigt. Diese Wirkung wird noch verstärkt, wenn der Behälter einen linsenkopfförmigen Boden besitzt.

Aufbau und Kenndaten

Vertikalrührwerk.
Dichtung mittels V-Ring.
Lagerträger.
Befestigung von Propeller an Welle mittels Inbusschrauben und von Welle an Rührkopf mittels starrer Kupplungsscheibe.
Motor IEC B5, 1500 U/Min, IP55, Isolationsklasse F.
Max. Leistung 75 kW.
Schiffspropeller (Typ 10).

Materialien

Teile im Kontakt mit dem Produkt   AISI 316
V-Ring   NBR
Laterne   Aluminium
Lagerträger      GG-15
Oberflächenbeschaffenheit   Ra ≤ 1,6 µm

Optionen

Dichtheit mittels doppelter/gekühlter Gleitringdichtung.
Dichtring aus FPM.
Welle und Propeller mit Kunststoffbeschichtung für korrosive Produkte.
Verschweißter Propeller und mit Oberflächenbeschaffenheit Ra ≤ 0,4 µm und Ra ≤ 0,8 µm.
Turbine mit Zahnscheibe (Cowles).
Motorabdeckung.
Motoren mit anderen Schutzarten.
Motoren mit 950 oder 750 U/Min.
