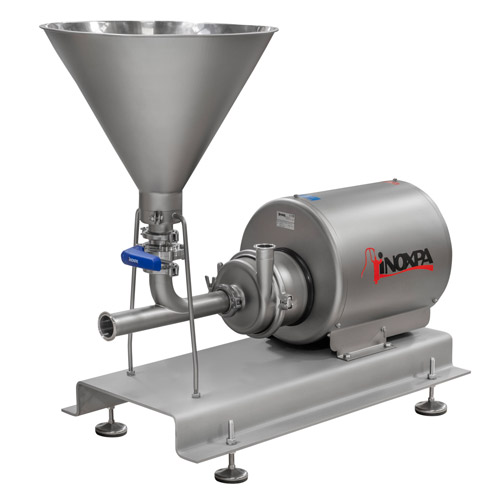

MH-20 MH-26 Horizontalmischer
Die Horizontalmischer werden für die Einarbeitung von Feststoffen in ein flüssiges Medium verwendet, das in einem Tank umgewälzt wird. Ihr Anwendungsbereich beschränkt sich auf die Untermischung kleiner Feststoffmengen, da kein Ablagetisch für Säcke vorhanden ist und der Trichter eine geringe Größe besitzt.
Funktionsprinzip
Der Horizontalmischer bildet eine kompakte Anlage, bestehend aus einer Kreiselpumpe mit Venturi-System an der Ansaugung und einem Trichter mit Drosselventil oberhalb der Venturi-Ansaugung für den Zusatz von Feststoffen in die durch die Pumpe strömende Flüssigkeit. Bei diesem Mischer sind Ansaugung und Venturi horizontal angeordnet.
Dank dem Venturi-Rohr und der Ansaugung der Pumpe wird ein starker Unterdruck am Trichterboden erzeugt. Beim Öffnen des Trichterventils werden die Feststoffe angesaugt und lösen sich beim Durchströmen des Pumpengehäuses hervorragend auf.
Es wird empfohlen, einen Umlauf-Betrieb ("batch") durchzuführen, bis die gesamten Feststoffe vollständig eingearbeitet wurden; und um eine möglichst homogene Mischung zu erhalten, sollte der Umlauf-Betrieb nach der vollständigen Einarbeitung der Feststoffe noch einige Zeit fortgesetzt werden. In einigen Fällen kann je nach zugefügtem Feststoff und erforderlicher Lösungsqualität auch "in-line" gearbeitet werden.
Aufbau und Kenndaten
Überaus einfache und vielseitige Anlage für das schnelle und homogene Mischen einer
Vielzahl verschiedener Feststoffe, ohne dass die Mischung dabei Luftkontakt hat.
Hygienegerechtes Design.
Einfache Gleitringdichtung.
Einfacher Einbau/Ausbau mit CLAMP-Anschlüssen ISO 2852.
Scheibenventil am Trichter.
Möglichkeit der Reinigung und Desinfektion ohne Demontage der Anlage.
Materialien
Produktberührende Teile AISI 316L
Andere Stahlteile AISI 304
Dichtungen EPDM
Gleitringdichtung:
Rotierender Teil Siliziumcarbid (SiC)
Stationärer Teil Siliziumcarbid (SiC)
Dichtungen EPDM
Oberflächenqualität:
Innen Spiegel poliert Ra ≤ 0,8 μm
Außen Matt
Optionen
Dichtungen aus FPM oder PTFE.
Anschlüsse DIN, SMS.
Entleerung.
Vibrator für den Trichter.
Ventil mit pneumatischem Antrieb + Feststoffsensor unterer Füllstand.
Feststoffsensor oberer Füllstand.
Elektroschrank mit Steuerungen für den Vibrator, die Füllstandssensoren und das automatische Ventil.
Trichtergitter.
