Valve Manifold
Verteiler der INOXPA Ventile
Die Verteiler der INOXPA Ventile ermöglichen es, die Funktionen eines oder mehrerer Tanks modular zu zentralisieren, wodurch die Effizienz des Systems und die Kontrolle über den Prozess gesteigert werden. Der Verteiler stellt eine automatisierte Alternative zu flexiblen Schläuchen und Umlenk-Panels mit Wechselbögen dar. Die Automatisierung sorgt für Sicherheit und Flexibilität und amortisiert die Kosten sehr schnell.
Ein Verteiler, der auf mehrere Leitungen angewendet wird, ermöglicht die Reinigung eines Tanks, während ein anderer befüllt oder entleert wird, wodurch das Risiko einer Produktkontamination vermieden wird. Diese Lösung findet Anwendung in der Lebensmittelindustrie, beispielsweise bei der Herstellung von Milchprodukten, Säften, in Brauereien, sowie in der Weinproduktion und in der Kosmetik- und Pharmaindustrie.
Funktionsprinzip
So viele Ventile, wie Funktionen an einem Element auszuführen sind, werden an den Tank oder die Arbeitsleitung angeschlossen (z. B. Befüllen, Entleeren, CIP usw.). Manuelle Bedienung ist nicht erforderlich. Der Betrieb ist automatisiert, wodurch Unfälle vermieden werden.
Aufbau und Kenndaten

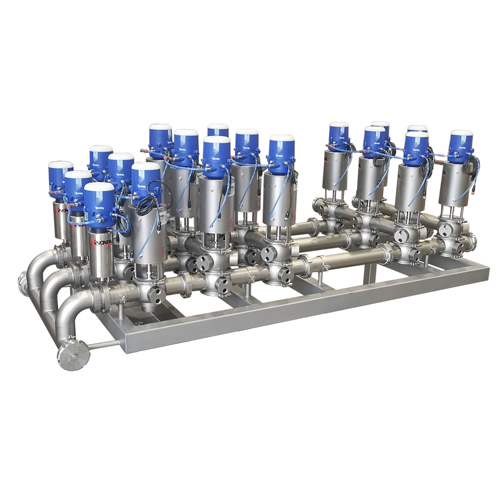

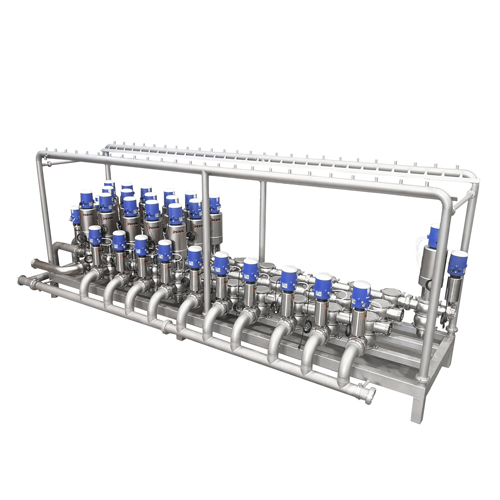

• Besteht aus einer Ventilmatrix, deren Menge von den anzuschließenden Elementen (Tanks oder Leitungen) und den Funktionen jedes Elements abhängt. Die Einheit ist modular auf einem Skid mit verstellbaren Füßen montiert.
• Die Mixproof-pneumatischen Ventile (Mehrweg-Dichtventile) verhindern jegliches Überlaufen von einem Körper zum anderen.
• Die Ventile sind balanciert.
• Jedes Ventil ist mit einer Steuerbox C-TOP ausgestattet, die mit Magnetventilen und Sensoren versehen ist.
• Ein Luftverteilersammler ist enthalten und mit dem Wartungskit sowie einem Absperrventil für jeden Aktuator ausgestattet.
• Die Reinigung der Mixproof-Ventile erfolgt über das Cavity-Spray- oder Seat-Lift-System.
• Bei Auswahl der Cavity-Spray-Ventile enthält das Kit auch einen Sammler des Reinigungsverteilungssystems für den CIP-Anschluss. Dieser Sammler besteht aus einem Absperrklappenventil und einem Filter.

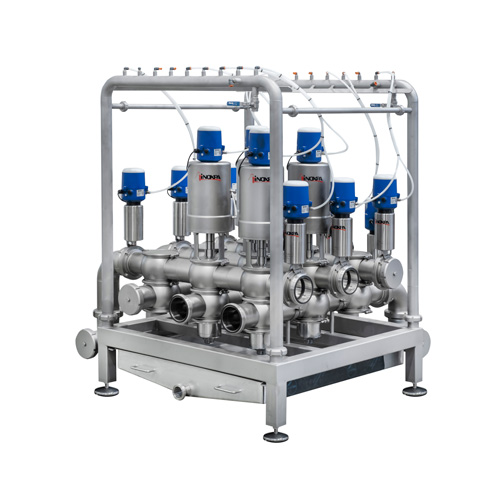

• Unter dem Ventil- und Rohrverteiler befindet sich eine Art geneigtes Auffangblech, das abgelaufene Produkte (durch Leckagen oder Reinigungsprozesse) aus dem Verteiler sammelt.

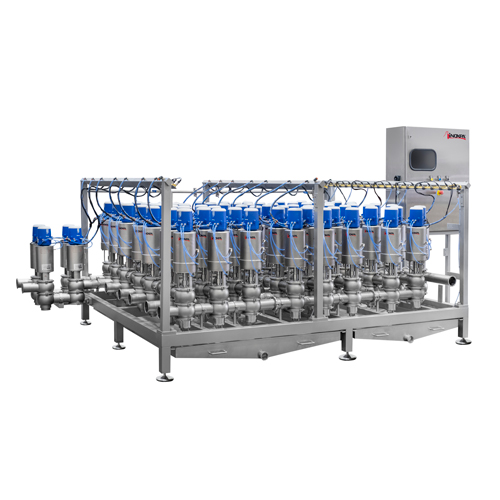

• Die Einheit ist mit einem Bedienfeld, einem pneumatischen und elektrischen Verteilungssystem ausgestattet, um die Installation zu erleichtern.
Materialien
• Produktberührte Teile: AISI 316L
• Weitere Metallteile, Aktuatoren, Skid, Ablaufwanne und Steuerungspanel: AISI 304
• Dichtungen in Kontakt mit dem Produkt: EPDM
• Inertgasschweißen, gebeizt und passiviert
Optionen
Es gibt zahlreiche Montagevarianten, die Einheiten werden kundenspezifisch angefertigt. Einige Optionen umfassen:
Optionen je nach Ventiltyp:
• Einfaches Dichtungs-Mehrwegventil
• Weitere Typen
Steuerungssystem:
• Mit einfachem C-TOP an jedem pneumatischen Aktuator (Magnetventile und Sensoren)
• Mit einem C-TOP mit AS-i Feldbus
• Ohne C-TOP, Magnetventile im Steuerpanel und Sensoren am pneumatischen Aktuator
• SPS-Steuerung
• Bedienfeld zur Anzeige der Ventilzustände
Weitere Varianten:
• Anschlüsse: Schweiß-, Clamp-, SMS-, RJT-, IDF-, Flanschverbindungen
• Dichtungen: Viton®, NBR
• Gemischte Gehäusegrößen (Gehäuse mit unterschiedlichen Durchmessern)
• Orbitalschweißen
• Druckprüfungen (PED)
• Aktuatordruck bis zu 10 bar
